Pemancar Digital Terestrial DVB-T 50W-200W (Dalam Ruangan)

Deskripsi Singkat:

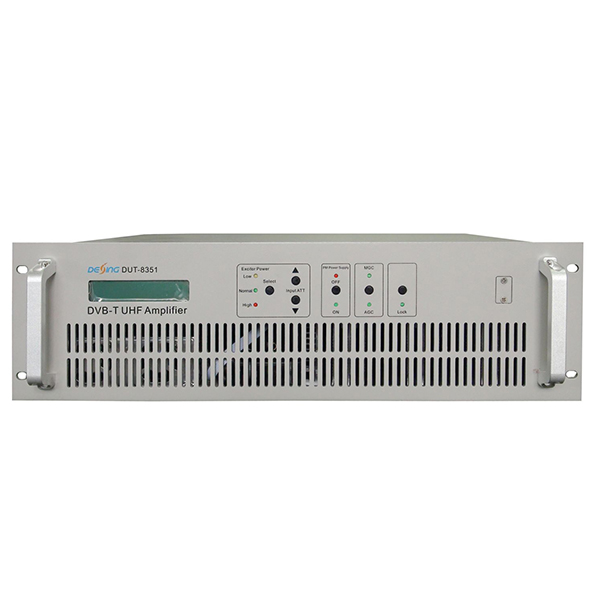

DUT-8351 adalah pemancar digital DVB-T/ATSC/ISDB-T profesional yang diteliti dan dikembangkan oleh DEXIN, yang memberikan output daya berkelanjutan.Desain strukturnya yang ringkas sangat menghemat ruang untuk kamar Anda.Ini berlaku untuk mode jaringan SFN dan MFN dan mendukung mode pembawa sinyal dan mode multi pembawa.Saluran sinyal dan transmisi broadband didukung.

Rentang frekuensi DUT-8351 adalah dari 470MHz～806MHz.Pemancar ini memiliki linear yang sangat tinggi dan kehandalan yang tinggi karena membutuhkan modul penguat tabung LDMOS gain tinggi dan linier tinggi.Selain itu, mendukung fungsi AGC untuk menjaga output daya yang berkelanjutan.

Pemancar digital DUT-8351 DVB-(T)/ATSC dapat digunakan secara luas dalam sistem transmisi dan penyiaran sinyal TV digital HD/SD.

Kirim email kepada kami

Rincian produk

Tag Produk

Fitur Utama

* Peningkatan kualitas transmisi sinyal

* Unit amplifier yang cerdas dan termodulasi, membutuhkan penguatan daya tinggi dan linier tinggi

Desain modul penguat tabung LDMOS

* Konsumsi daya rendah dan desain super linier untuk meningkatkan daya transmisi,

dan mengurangi distorsi nonlinear

* Mendukung fungsi AGC dengan output daya berkelanjutan untuk memungkinkan pemancar

stabilitas yang baik dan kehandalan

* LED pada panel depan mendukung alarm dan monitor sinyal

* Catu daya stabil dengan rentang voltase luas dan efisiensi tinggi

* Langkah-langkah perlindungan multi petir, perlindungan yang baik untuk seluruh peralatan.

* 24 jam bekerja tanpa awak, desain ramah pengguna

* Mendukung diagnosis mandiri kesalahan

* Mendukung sistem MFN dan SFN

* Mudah dipasang, penampilan elegan

Objek Pemantauan dan Status Alarm

Objek Pemantauan	Status Alarm
Sumber Daya listrik	abnormal
Terlalu panas	peringatan
Penguat	abnormal
Sistem umpan antena	abnormal

Kebisingan fase

Penyimpangan frekuensi tengah (Hz)	Osilator lokal (dBc/Hz)
@10	≤ – 70
@100	≤ – 85
@1k	≤ – 95
@10k	≤ – 100
@100k	≤ – 111
@1 M	≤ – 125

Parameter Listrik

Barang		Spesifikasi teknis
Parameter Dasar	Standar Televisi	DVB-T/ATSC/ISDB-T
	Modus modulasi	16/4/32/64 QAM
	Stabilitas frekuensi (3 bulan)	Rentang Frekuensi Eksternal: ≤10-10
	Stabilitas frekuensi (3 bulan)	Rentang Frekuensi Internal: ≤10-7
	Akurasi frekuensi	MFN: ±100Hz / SFN: ±1Hz
	Kebisingan fase osilator lokal	Lihat tabel di atas
	Di-band liar	≤-60dBc
	Riak dalam band （fc±3,591MHz）	±0,5dB
	Penolakan out-of-band	≤-65dBc
Memasukkan	Rentang frekuensi	470MHz～806MHz (bandwidth 100MHz apa saja)
	tingkat	-20±3dBm
	Kerugian refleksi masukan	≥15dB
	penyambung	NK
Keluaran	Daya keluaran	10W, 20W, 30W, 50W, 100W Opsional
	Rentang frekuensi	470MHz～806MHz (bandwidth 100MHz apa saja)
	Impedansi keluaran	50Ω
	Riak dalam-band (fc±3,591MHz)	±0,5dB
	Tingkat bahu	≥40dB@frekuensi sentral FC±4,2MHz (setelah koreksi, saluran tunggal)
	MER	≥35dB (setelah koreksi, saluran tunggal)
	kehilangan refleksi output	≥26dB
	Variasi daya keluaran	±0,25dB
	Daya transmisi saluran yang berdekatan dalam	Daya transmisi saluran yang berdekatan dalam: daya transmisi in-band≤-60dB, memenuhi daya transmisi saluran yang berdekatan dalam≤13mW
	Daya transmisi saluran berdekatan eksternal	Daya transmisi saluran eksternal yang berdekatan: daya transmisi in-band≤-65dB, memenuhi daya transmisi saluran yang berdekatan dalam≤13mW
Kondisi lingkungan	Suhu kerja	-20~+50℃
	Suhu penyimpanan	-30~+75℃
	Kelembaban relatif	＜95%（tidak ada kondensasi pada 25 ℃）
	pers atm	86~106kPa
	Sumber Daya listrik	AC, 220V±10%/50Hz
	Ukuran kasus (L/W/H)	482x504x132mm

Parameter Sinyal Optik

Barang	Satuan	Spesifikasi Teknis
panjang gelombang optik	nm	1100-1600
daya input optik nominal	dBm	-1
Rentang daya optik masukan	dBm	-15~+2
Masukan daya optik maks	dBm	+3
Antarmuka optik		FC/APC
kerugian refleksi optik	dB	³45
